智慧閥門

閥門是流體輸配系統中的控制部件，傳統閥門只是為了滿足截止、調節、導流、防止逆流、穩壓、分流或溢流泄壓等一部分功能。

哲達科技于2004年推出的智慧閥門產品，集嵌入式軟件、智能傳感、智能控制與智能物聯等功能于一體，經過16年應用迭代與持續升級，有力推動了流體輸配系統向高能效、數智化與網絡化的方向發展。

公司最新升級推出的第五代智慧閥門，創新集成實現“水力平衡智能化”、“高效輸配數字化”、“ 泵閥節能一體化”和“能源管控數智化”等價值應用。新產品在本次展會一經亮相，便吸引眾多目光，下面就讓小編向大家特別介紹一下這款爆款新品。

智慧閥門

01

水力平衡智能化

暖通空調系統的水力平衡是近40年來一直難以徹底解決的“老大難”問題，水力不平衡帶來的不僅是能耗大幅增加，更有可能導致系統嚴重安全隱患。應用智慧閥門的水系統輸配管網能夠輕松實現動態水力平衡，即：系統各個末端流量發生變化時，因智慧閥門的壓力無關型動態平衡控制，不會引起其他支路或相近末端的過流或欠流，避免了動態熱力與動態水力的失調問題，可保證每個末端的最佳流量或者合理能量需求。

智慧閥門可以將實時采集的溫度、溫差、流量、壓力和壓差信息，通過內嵌的管網智能平衡控制算法，與各支路設定的最佳運行流量進行比較，自動計算出各智慧閥門在當前工況下的開度，通過改變各支路管網阻尼實現按需分配和智能平衡，解決動態水力失調和熱力失調。

應用智慧閥門，不僅可以輕松實現輸配節能率25%以上，同時可實現管網流體參數動態可視化監控，通過水力平衡、熱力平衡與能量分配一體化控制，提高系統能效10~30%、保障管網安全運行。

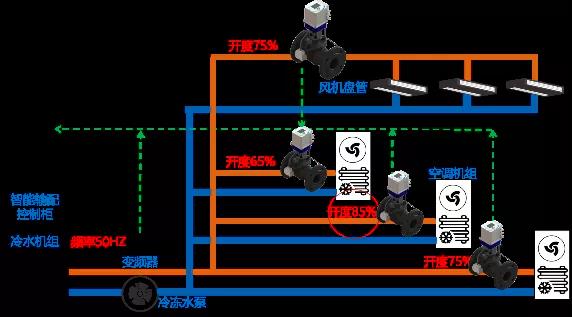

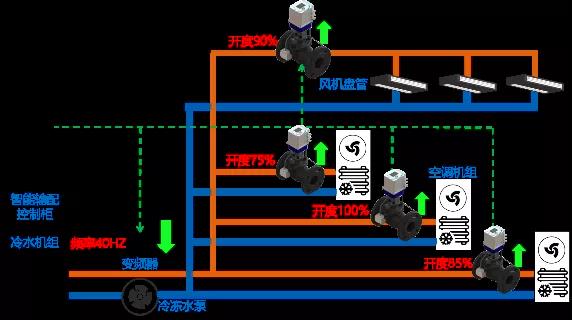

圖 智能平衡應用

02

高效輸配數字化

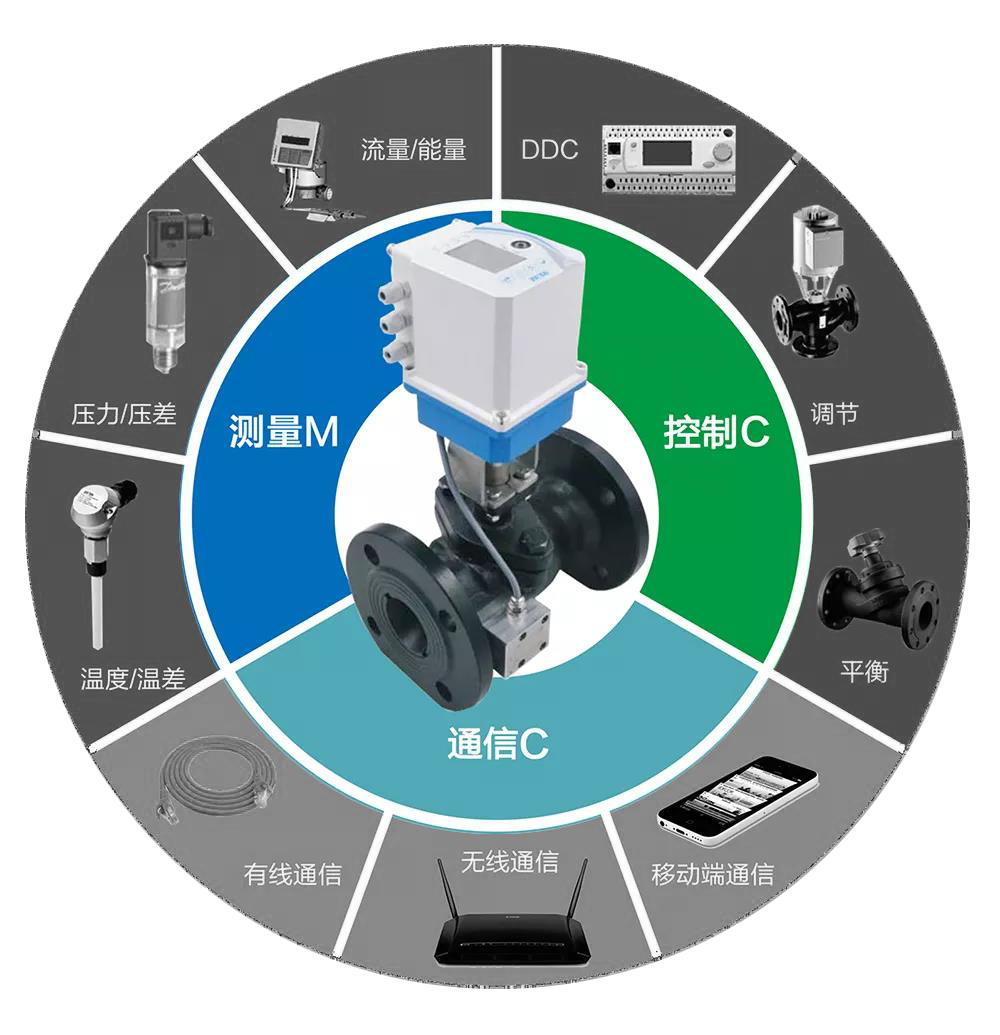

智慧閥門嵌入了一部分傳感器，通過虛擬測量與高級算法，實現管網多參數智能感知，包括閥位、壓力、壓差、溫度、溫差、流量、能量等流動參數的智能測量。在標準使用工況下，流量測量精度達到2%以內，可有效滿足多層次、多類型的用戶管理需求。

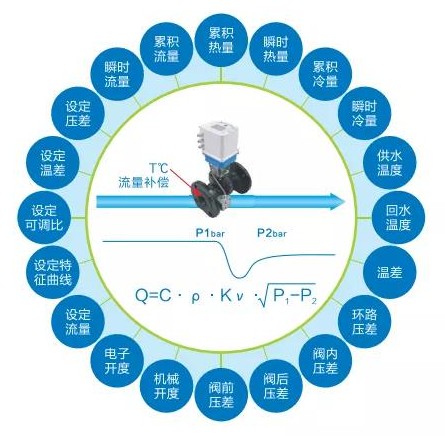

圖 管網測量參數

智慧閥門內嵌的智能控制器，通過對管網狀態參數、閥門工作參數、閥門工作狀態的實時監測、計算與分析，并將這些參數集中上傳至智慧流體云平臺，使管理人員能實時掌握系統輸配管網的運行狀態，確保高效輸配數字化。

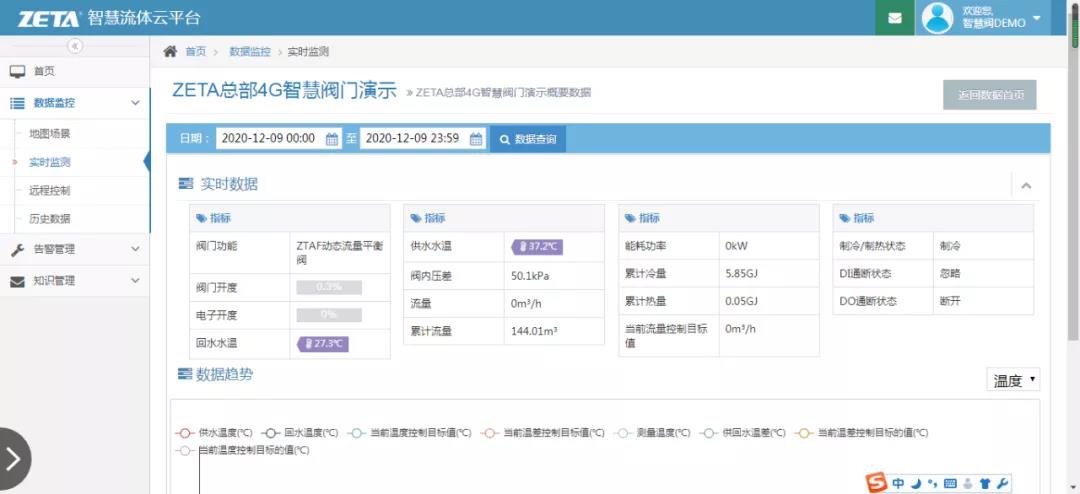

圖 ZETA智慧流體云平臺

03

泵閥節能一體化

在保證管網動態平衡控制和末端需求的前提下，通過智慧閥門與水泵轉速調節耦合聯動，可同時降低水泵流量、揚程，最大程度發揮變頻技術的節能潛力。

泵閥一體智能控制策略，主要通過下圖2個步驟實現。

STEP2:泵閥一體策略（最小變揚程策略）

圖 泵閥一體變頻策略

04

能源管控數智化

在傳統的能源管理系統中，統計熱量或冷量的消耗量時，需在管道上加裝能量表或高精度流量計、傳感器，并結合PLC等控制系統才能測量或計算出冷量或熱量，此種方法安裝部署繁瑣且實現成本較高。

智慧閥門產品自身具備流量、溫度以及積分等功能，可直接測量計算出管道內的熱量或冷量，并通過自帶的通訊協議將數據傳輸至能源管理系統，在保證精度與可靠性、降低成本的同時，有效提升能源管控的數智化水平。

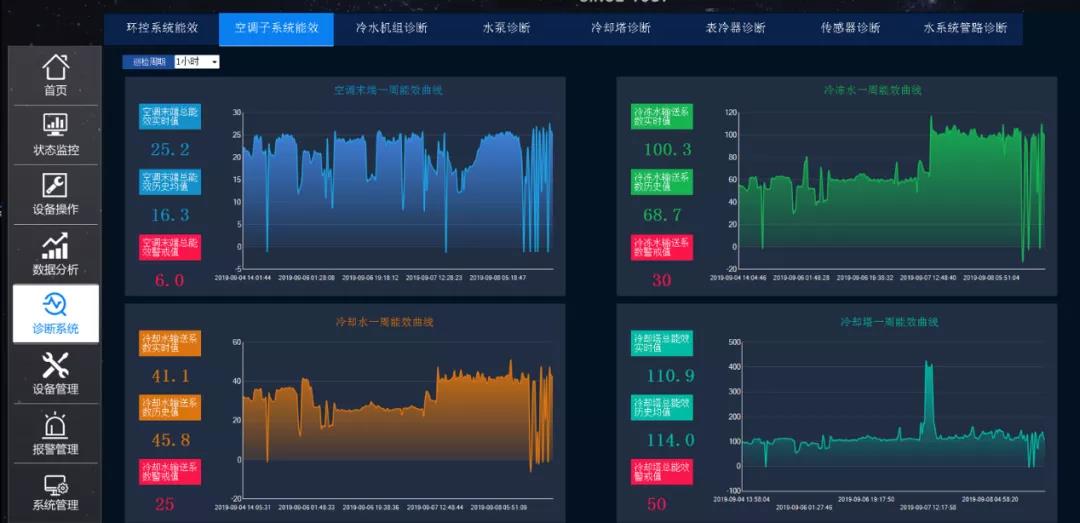

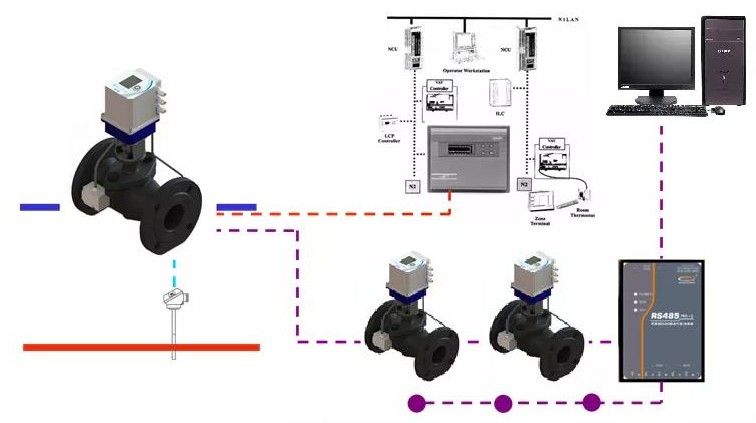

圖 能源管理系統應用

此外，在智慧閥門的使用過程中，當所控設備的溫差下降至設定值之下，將觸發最小溫差/能量限制程序，阻止溫差進一步下降，避免大流量小溫差現象的發生，進一步節省能源費用，有效實現系統的智能化管控。

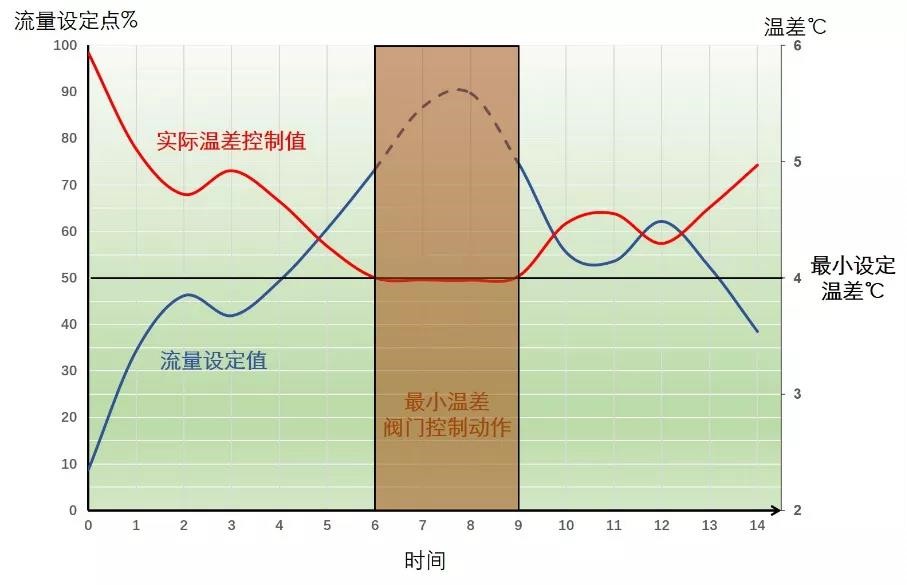

圖 最小溫差/能量限制

作為哲達科技具有自主知識產權的智慧閥門產品，已累積了多項專利護身，并先后獲得“國家重點新產品”、“國家重點節能技術推廣目錄”、“中國專利優秀獎”、“浙江省優秀工業新產品新技術一等獎”等多項重大榮譽。近年來在低碳智慧城市與綠色智能工廠等領域取得了廣泛應用，其中建筑節能方面應用包括廣州地鐵、深圳地鐵、武廣高鐵、京滬高鐵、浙江省兒童醫院、沈陽創新天地、重慶江北機場等等，為實現系統節能與安康一體化管控提供重要智慧支持。
